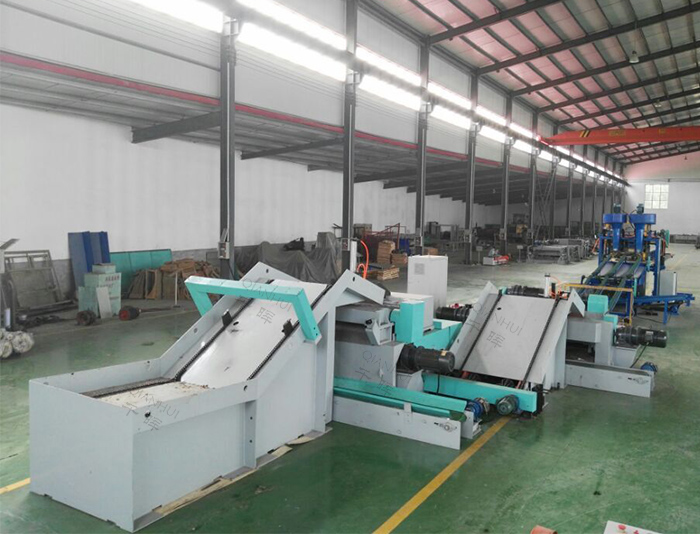

全自动无人操作单板旋切生产线 自动旋切机

全自动无人操作单板旋切生产线 自动旋切机全自动无人操作单板旋切生产线 自动旋切机全自动无人操作单板旋切生产线 自动旋切机全自动无人操作单板旋切生产线 自动旋切机
产品详情
                            全自动单板旋切机、无人操作单板旋切生产线基本参数

序号

名称

参数



1



集料平台



长度:6m

功率:4kw×1台,5.5kw变频器控制;

2.2kw×1台;3kw变频器控制

带原木对中装置,前段整堆前移,后段单层平移

2

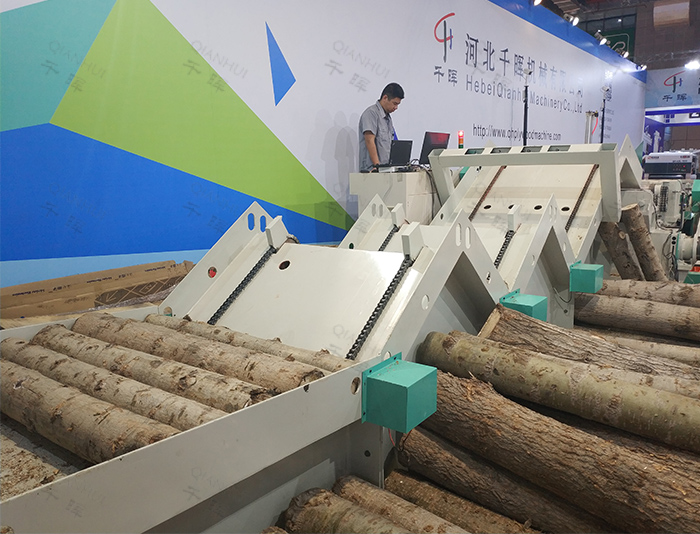

二级上料架

(带直径监测装置)

功率:1.5kw×2台,2.2kw变频器控制

变频器:2.2kw×2台













3













打圆机

(带粉碎装置)



最大加工长度:1500mm

最大加工直径:500mm

最小加工直径:80mm

找圆效率:5s/

滚筒电机功率:11kw×1台,15kw×1

送料电机功率:11kw埃母克伺服电机×1

粉碎电机功率:22kw×1

碎料输送电机功率(4米水平+4米上升):3kw×1

垃圾输送电机功率:1.1kw×1

圆木输送电机功率:1.5kw×3台,2.2kw变频器控制

外形尺寸:3300×2300×1600mm

整机重量:6000kg

远程控制屏,15kw伺服器,独立控制柜

4

二级上料架

(带直径监测装置)

功率:1.5kw×1

变频器:2.2kw×1













5













旋切切板一体机

最大加工长度:1300mm

最大加工直径:400mm

剩余木心直径:30mm

旋切厚度:0.5-4.0mm

旋切线速度:40-80m/min

刀台材质:铸铁

进给方式:双滚筒前后移动进给

夹刀方式:液压夹刀

木芯内部输送电机功率:0.75kw×1

木芯外部输送电机功率:0.75kw×1

滚筒电机功率:7.5kwx2台,15kw×1

进给电机功率:11kw日本安川同步伺服电机×1

胶辊、切板电机功率:1.5kw×2

液压站电机功率:5.5kw×1

整机重量:7500kg

外形尺寸:4000×2400×1200mm

远程控制屏,11kw日本安川伺服器,独立控制柜







6







原木齐头锯



锯切原木长度:1300mm

锯切后原木长度:1270mm

锯切直径:500mm

锯片数量:4

锯片驱动电机:11kw×4

进给电机:1.5kw×1台,2.2kw变频控制

独立控制柜













7

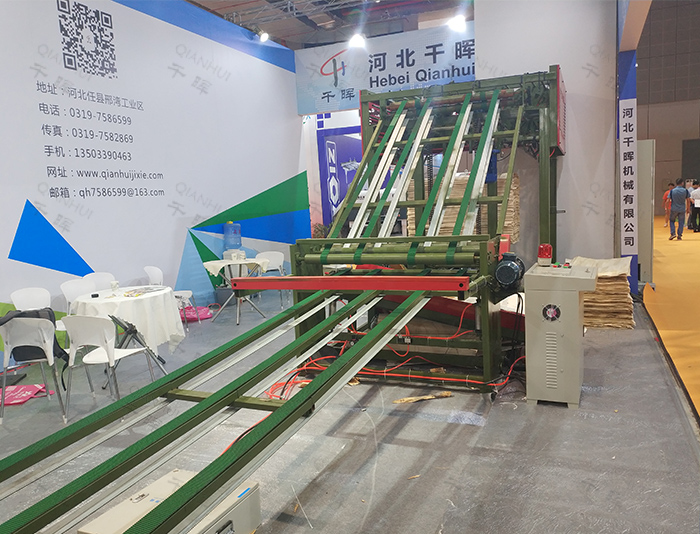

垛板机



垛板尺寸:1270×600-900× (1.0-3.6mm

分级方式:分A/B级板,A级板堆两垛

垛板速度:≤90m/min

堆垛高度:1000mm

工作方式:真空风机

风机数量:4

风机功率:3kw×2台,5.5kw×2台,7.5kw变频器控制

输送电机功率:1.5kw×2

起升电机功率:2.2kw×2

压板电机功率:1.5kw×2台,2.2kw伺服器控制

起升方式:升链条起升,带制动器,变频控制

一级板输送电机功率:1.5kw×2

二级板输送电机功率:1.5kw×1

捷PLC,远程控制屏,独立控制柜

8

总控制柜



台湾永宏PLC,远程控制屏,路由器,高清摄像头,监视器


点此查看:全自动无人操作旋切机工作视频
